¿Para qué sirve un interruptor de flujo?

Detecta el paso o la falta de líquido en una tubería y conmuta un contacto eléctrico: protege bombas contra la marcha en seco, supervisa circuitos de refrigeración y confirma la circulación en calderas, sprinklers y bombas de calor. No mide el caudal: vigila un umbral.

¿Qué diferencia hay entre el SF140 y el SF145?

El SF140 cubre tuberías de 1/2" a 1" con rangos de 6 a 20,5 l/min, salida relé SPDT 3A y 25 bar. El SF145 cubre de 1" a 8" con paleta recortable AISI 316L, microinterruptor 15A y rangos de 0,6 a 165,7 m³/h; existe en latón (1K), AISI 316 hasta 30 bar (2E) y versión bajo caudal (1RE).

¿Puedo usarlo con líquidos agresivos?

Sí, con el SF145-2E: cuerpo en acero inoxidable AISI 316L y presión máxima de 30 bar. Para líquidos no agresivos, las versiones en latón (SF140, SF145-1K) son la opción económica. Consulte la tabla de resistencia química para verificar la compatibilidad.

¿Cómo se ajusta el caudal de disparo?

Con el tornillo de regulación: en el SF140 está en la parte posterior, protegido con una tapa; el SF145 sale calibrado de fábrica al mínimo y girando en sentido horario se eleva el umbral de desprendimiento. El valor debe garantizar el caudal mínimo de protección de la planta.

¿Qué pasa si lo monto al revés?

No funciona correctamente: la lengüeta trabaja contra el muelle en una sola dirección y el sentido del flujo viene marcado en el cuerpo. Es imprescindible respetarlo, igual que evitar codos y turbulencias inmediatamente aguas arriba.

Tel. 934 560 995
disibeint@disibeint.com

Tel. 934 560 995 - disibeint@disibeint.com

(0)

es ca en fr

Sensores de nivel de líquidos · Salida 0-1

Estás en: Sensores de nivel > Nivel de líquidos > Salida 0-1 > Interruptor de flujo

Interruptor de flujo

El interruptor de flujo detecta el paso o la falta de líquido en la tubería y conmuta un contacto: protección de bombas contra la marcha en seco, supervisión de circuitos de refrigeración, confirmación de circulación en calderas, sprinklers y bombas de calor. Dos modelos cubren de 1/2" a 8" de tubería, con cuerpo de latón para líquidos no agresivos o AISI 316 para agresivos.

· Adecuado para el control de pequeños y medianos caudales en los sistemas de circulación de líquidos no agresivos.
· Se instalan intercalados en las tuberias de circulación del fluído.
· Es importante determinar el tamaño de la tubería así como el caudal máximo que soportará el sensor.

CONFIGURADOR:

Conexión a proceso

Falta decidirse
Seleccione un producto para mostrar sus datos de configuración

Cantidad

Añadir a la cesta (+34) 934 560 995

· Interruptor de flujo por accionamiento mecánico · Conexión a proceso: Manguito roscado 1/2´´ - 3/4´´ - 1´´ G · Conexión eléctrica: Conector DIN 43650 · -10..+110 ºC. 25 bar. IP65

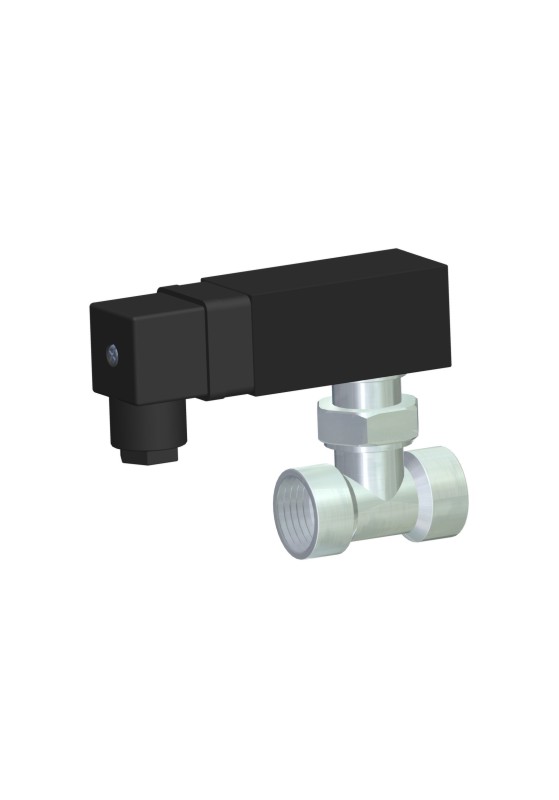

SF 140

· Interruptor de flujo por accionamiento mecánico
· Conexión a proceso: Manguito roscado 1/2´´ - 3/4´´ - 1´´ G
· Conexión eléctrica: Conector DIN 43650
· -10..+110 ºC. 25 bar. IP65

CONFIGURADOR:

Conexión a proceso

1"G

Modo de trabajo

Falta decidirse
Seleccione un producto para mostrar sus datos de configuración

Cantidad

Añadir a la cesta (+34) 934 560 995

· Interruptor de flujo por accionamiento mecánico · Conexión a proceso: Manguito roscado 1" G · Conexión eléctrica: Caja de conexiones · Salida relé, 1 NANC, 15A 250V · -40..+85 ºC. 11 bar.

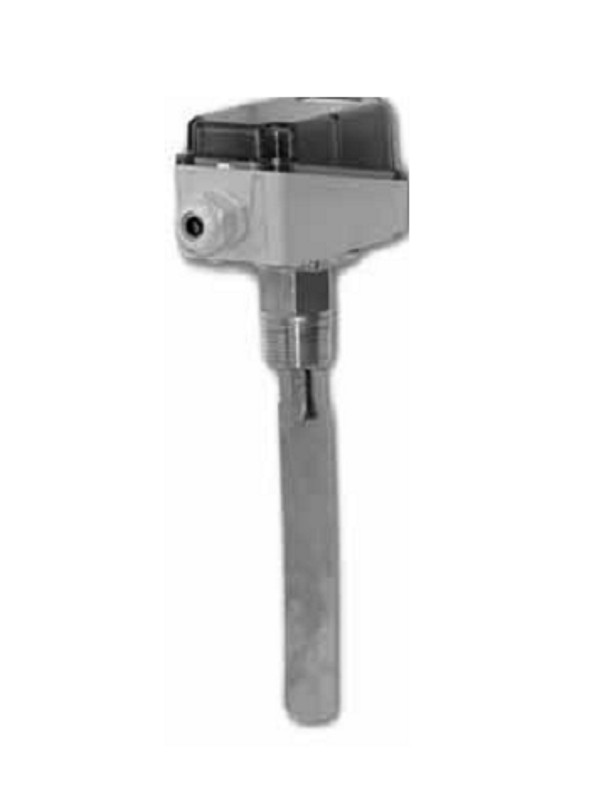

SF 145

· Interruptor de flujo por accionamiento mecánico
· Conexión a proceso: Manguito roscado 1" G
· Conexión eléctrica: Caja de conexiones
· Salida relé, 1 NANC, 15A 250V
· -40..+85 ºC. 11 bar.

SF140 o SF145: cuál elegir

	SF140	SF145
Tubería	1/2" - 3/4" - 1" G (DN15-25)	1" a 8" (rosca 1" GAS, paleta recortable)
Salida	Relé SPDT 3 A / 250 VCA	Microinterruptor NA/NC 15 A / 250 V
Conexión eléctrica	Conector DIN43650	Caja de conexiones
Temperatura	-10..+110 °C	-40..+85 °C (líquido hasta 120 °C)
Presión máx.	25 bar	11 bar (SF145-2E: 30 bar)
Materiales	Latón niquelado, lengüeta inox, juntas NBR	Latón (1K) o AISI 316L (2E), paleta AISI 316L
Rango de disparo	6..20,5 l/min según rosca	0,6..165,7 m³/h según tubería

Regla rápida: tubería pequeña y caudales de l/min → SF140. Tubería de 1" a 8", caudales de m³/h, sprinklers, calderas o líquidos agresivos → SF145 (versión 1K en latón, 2E en AISI 316 hasta 30 bar, 1RE para bajo caudal).

Rangos de regulación del SF145 en agua

Tubería	Qmáx recomendado	Regulación mín.	Regulación máx.
1"	3,6 m³/h	0,6 m³/h	2,0 m³/h
1 1/2"	9,0 m³/h	1,1 m³/h	3,7 m³/h
2"	15,0 m³/h	2,2 m³/h	5,7 m³/h
3"	36,0 m³/h	4,3 m³/h	10,7 m³/h
4"	60,0 m³/h	11,4 m³/h	27,7 m³/h
6"	120,0 m³/h	35,9 m³/h	81,7 m³/h
8"	240,0 m³/h	72,6 m³/h	165,7 m³/h

El SF145 se suministra con 4 paletas que se recortan según el diámetro; el equipo sale calibrado de fábrica al valor mínimo de desprendimiento y el tornillo de ajuste en sentido horario eleva el umbral.

Instalación correcta

Respetar el sentido del flujo marcado en el cuerpo: la lengüeta trabaja contra el muelle de tarado en una sola dirección.
Montar en tramo recto, lejos de codos, válvulas y turbulencias que provoquen falsos disparos.
El valor de disparo debe ser igual o superior al caudal mínimo que asegura la protección de la planta.
Si el aparato actúa como regulador de caudal mínimo de seguridad, añadir un dispositivo de control adicional para la activación de la alarma.

Más allá del todo/nada

Si además de vigilar necesita medir el caudal, el contador SCP con emisor de pulsos entrega 1 pulso por litro para relés tacométricos o dataloggers IoT. Y para entender qué tecnología conviene a cada aplicación — electromagnético, ultrasónico, turbina, vórtex — puede leer nuestra guía ¿Qué es un caudalímetro y cómo elegirlo?
